使用的所有材料均为低碳钢– 1018

公差如下：

焊接后直径为.00005英寸的轴（总直径– 1.4370至1.4375）。键槽轴.002的直径/宽度和.004中心线。*轴在焊接前拧入并拧入端盖，并在焊接后按尺寸加工。

管道外径-存货直径ID为直径12.030英寸的存货。

端盖可匹配外径在.10英寸以内的管，并与轴匹配。端盖通过轻压配合制成主体（管）。

从端盖到顶盖的内部平均尺寸为12英寸（以内），大不超过.100英寸。

安装板与焊接前半径外径的匹配匹配。

门与管道相匹配，因此在安装垫圈后，门半径和管道半径ID在.015英寸内彼此匹配。

焊接后，使用标准枕形衬套衬套检查所有零件的同心度–用指示器检查所有零件的偏差在.005“之内–这是坏的情况-多数检查.003”。

焊接后将所有零件去毛刺并轻轻打磨。

端盖的焊接轴-支撑衬套，端盖的端部，端盖的端部固定在枪管安装板上，并融合在端盖和焊接“ T”形螺母组件的安装板上。





目录编号	描述	运输重量 （磅）	运输尺寸 （英寸）

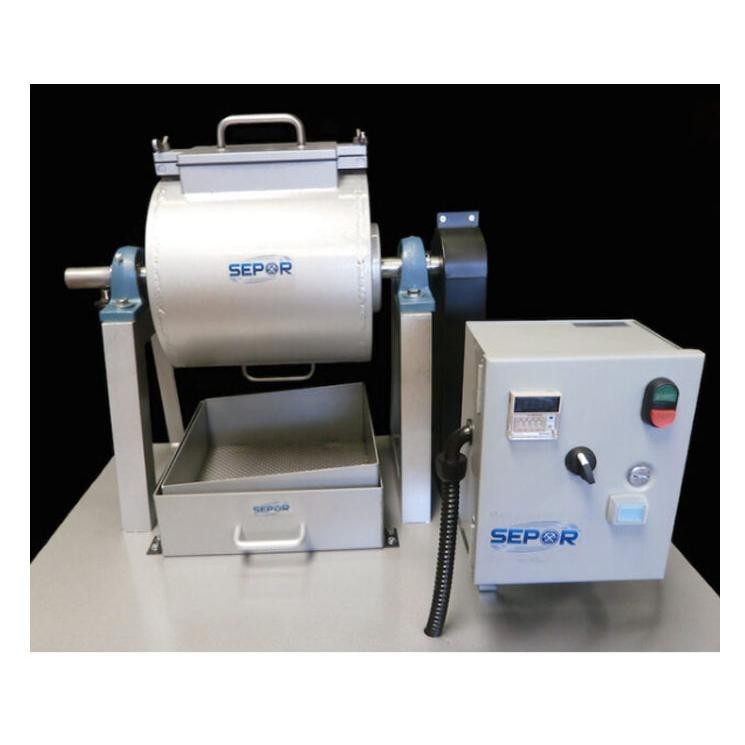

010E-124	FC Bond Mill，220-440 V / 3 Ph / 60 Hz	550	52x38x72
010E-125	FC Bond Mill额外球装	45	12x12x12
010E-126	FC邦德磨机，380 V / 3 Ph / 50 Hz	550	52x38x72
